電纜橋架安裝：

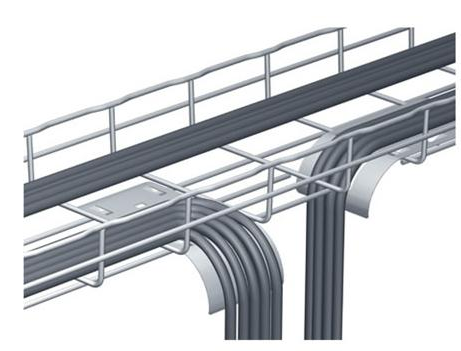

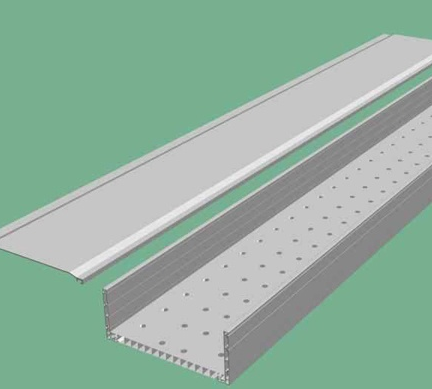

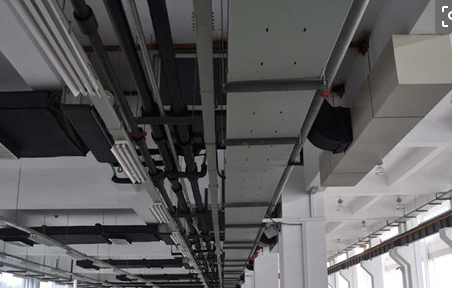

電纜橋架為金屬電纜托盤，橋架和金屬線槽的統稱。

（一）材料標準：

1、電纜橋架必須有國家強制安全認證“CCC”標志，有出廠合格證，材質證明。

2、外觀檢查，部件齊全，表面光滑，不變形，鋼制橋架涂層完整，無銹蝕，鍍鋅橋架，鍍層均勻，良好，無表皮剝落，外觀質量好。

3、電纜橋架應符合下列規定：

（1）表面光潔無毛刺。

（2）適應使用環境耐久穩固。

（3）滿足所需的承載能力。

（4）符合工程防火要求。

4、金屬橋架應有防腐處理：

（1）在強腐蝕環境，宜采用熱鍍鋅等經久性較高的防腐處理。

（2）型鋼臂式支架，輕腐蝕環境或非重要性回路的電纜橋架，可用涂漆處理。

5、電纜支架的強度，應滿足電纜及其附件荷重和安裝維護的受力要求，且符合下列規定：

（1）有可能暫時上人時，按900牛的附加集中荷載計。

（2）機械化施工時，計入縱向拉力，橫向推力和滑輪重量等影響。

6、電纜橋架的組成結構，應滿足強度及穩定性要求，且符合下列規定：

（1）橋架的承載能力，不得超過使橋架最初產生永久變形時，最大荷載除以安全系數為1.5的數值。

（2）橋架在允許均布承載作用下的相對撓度值，對鋼制不宜大于1/200，對鋁合金不宜大于1/300。

（3）鋼制托臂在允許承載下的偏斜與臂長的比值，不宜大于1/100。

（二）施工條件：

1、電纜橋架安裝按已批準的設計進行施工。

2、與橋架安裝有關的建筑物、構筑物的建筑工程質量，應符合國家現行的建筑工程施工及驗收規范。

3、電纜溝、豎井等處的地坪及抹面工作結束，施工臨時設施，模板及建筑垃圾等清理干凈，施工道路通暢，蓋板齊全。

4、室內、配電小井粉刷裝飾完畢，頂板和墻壁粉刷完并驗收合格。

5、電纜橋架安裝用的附件，應采用熱鍍鋅制品，自制吊桿支架必須涂防銹漆兩道。

6、電纜橋架安裝后，抹灰和粉刷不再施工（修補除外）。

7、施工中的安全技術措施，應事先制定到位。

（三）工具配置：

沖擊電鉆、鉆頭、手錘、手鉗、尖嘴鉗、活搬手、十字螺絲刀、平口螺絲刀、劃線粉袋、卷尺。

（四）安裝工藝：

安裝準備 選擇電纜橋架 確定橋架位置和劃線定位

安裝吊桿和支架 橋架安裝 接地線安裝 檢查安裝質量。

（五）施工方法：

1、安裝準備：

（1）根據設計圖紙要求，選擇橋架的型號規格和成套吊架支架附件。

（2）自制吊桿支架的金屬材料，鋼材應平直，無明顯扭曲，下料誤差應在5mm范圍內，切口應無卷邊，毛刺。

（3）所使用的工具必須到位，沖擊電鉆、鉆頭和膨脹螺栓配套。

（4）根據設計圖紙和施工現場，熟悉電纜橋架安裝路徑。

2、選擇電纜橋架：

根據設計選擇橋架，橋架的配置應符合下列要求：

（1）電纜橋架的規格型號，支吊跨距，防腐類型應符合設計。

（2）連接件和支吊架附件的質量應符合現行的有關技術標準。

3、確定橋架位置和劃線定位：

根據橋架、型號、規格和安裝路徑走向，用粉袋彈線劃線，確定固定點位置。

（1）水平敷設的電纜橋架，應按荷載曲線選擇最佳跨距進行支撐吊掛，跨距為1.5m，確定固定點位置。

（2）垂直敷設時，支固定間距為2m，確定固定點。

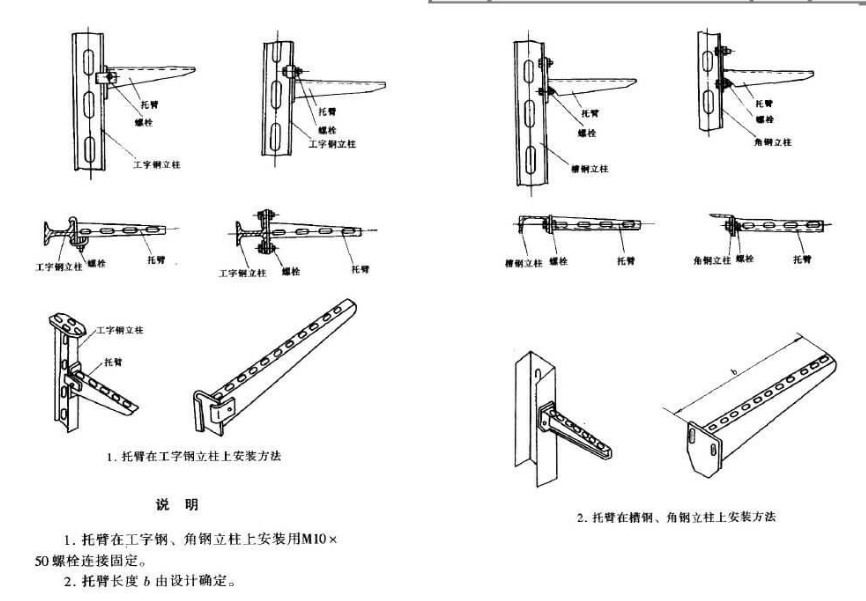

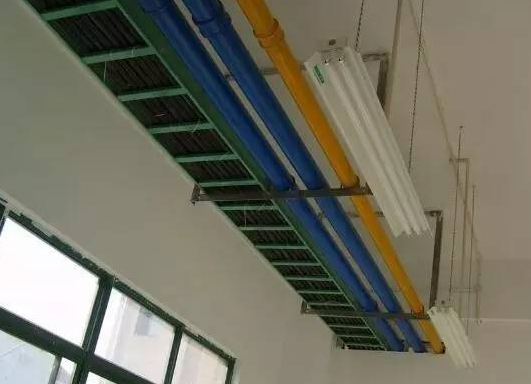

4、安裝吊桿和支架：

固定點確定后，選用M12膨脹螺栓，根據脹管直徑，選擇鉆頭，用沖擊鉆在確定好固定點鉆眼，鉆眼時，沖擊電鉆應將鉆頭垂直鉆入頂板或墻體，（為防止鉆頭損傷原預埋線管，鉆前應充分熟悉有關預埋線管位置），鉆孔深度為膨脹管長度，鉆好孔后，清理孔中灰渣，用手錘將膨脹管均勻砸入孔內，將吊桿固定架（或支架）穿入螺栓中，旋緊鎖緊螺母，在吊桿下面安裝好托板角鐵，調整好標高后，用雙螺母固定托板角鐵。

固定支架時，采用平墊、彈簧墊螺母鎖緊裝置。

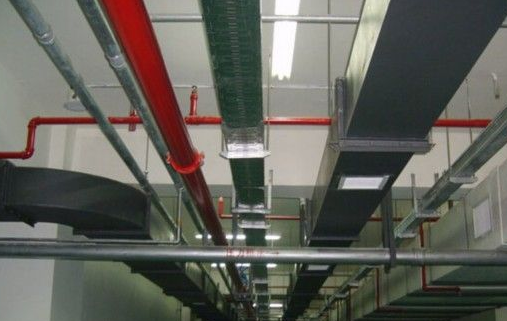

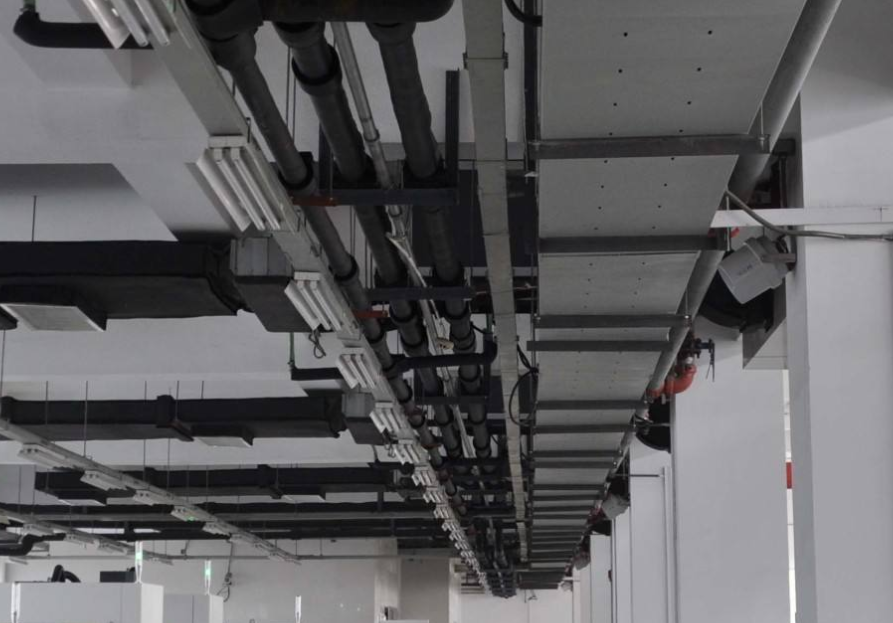

5、橋架安裝：

將分段橋架，由技術工人放在吊架和支架上，登高作業時，應搭設專用支架，保護工人方便施工，分段橋架連接時，采用連接板的螺栓應固定緊固，螺栓由內側向外穿，螺母應位于電纜橋架的外側，并有平墊、彈簧墊鎖緊。

橋架變徑和轉彎，采用配套的轉彎半徑，轉彎半徑不小于橋架內電纜最小允許半徑的最大者。

直線段鋼制電纜橋架超過30m，鋁合金或玻璃鋼電纜橋架超過15m時，應有伸縮縫，其連接宜采用伸縮接板。

橋架在固定前，水平安裝要求平直，平直后，再固定吊架和支架螺栓。

6、接地線安裝：

（1）橋架及其支架和引入引出的金屬電纜導管，必須有可靠接地（PE）。金屬電纜橋架，其支架全長應不少于2處，與接地（PE）干線相聯接。

聯接方法如下：

橋架如與金屬導管聯接時，在金屬導管焊接40×4鍍鋅扁鋼，鍍鋅扁鋼鉆眼直接固定在橋架上連接板螺栓，應固定牢固，金屬導管另一端與配電柜內接地干線（PE）連接。

非鍍鋅電纜橋架間連接板的兩端，跨接雙色銅芯接地線，接地線最小允許截面積不小于4mm2。

（2）鍍鋅電纜橋架間連接板的兩端不跨接地線，但連接板兩端不少于兩個防松螺帽，或防松墊圈的聯接固定螺栓。

7、檢查安裝質量：

檢查標高和連接板，用卷尺檢查標高，并檢查連接板螺栓是否固定牢固，吊桿支架是否平直，固定牢靠。

（六）質量要求：

1、鋼制橋架長度超過30m，設有伸縮節，穿越變形縫時應設置靈活的補償裝置。應留有不少于20mm的伸縮縫。

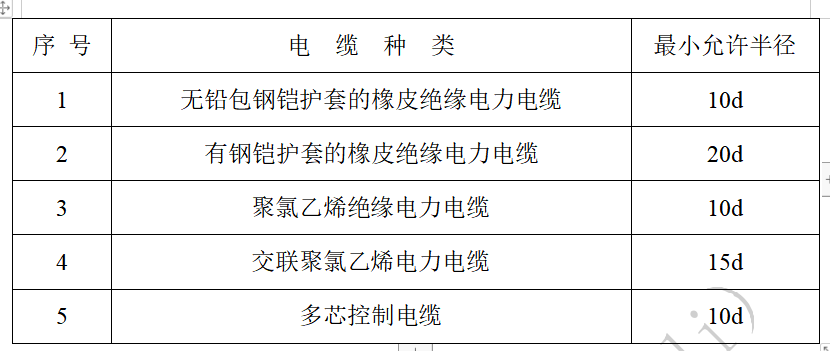

2、橋架轉彎處彎曲半徑，不小于橋架內電纜最小彎曲半徑的最大值。

注：d為電纜外徑。

3、電纜橋架吊架和支架應固定牢固，無顯著變形，各橫撐間的垂直凈距與設計偏差不應大于5mm，支架必須進行防腐處理。

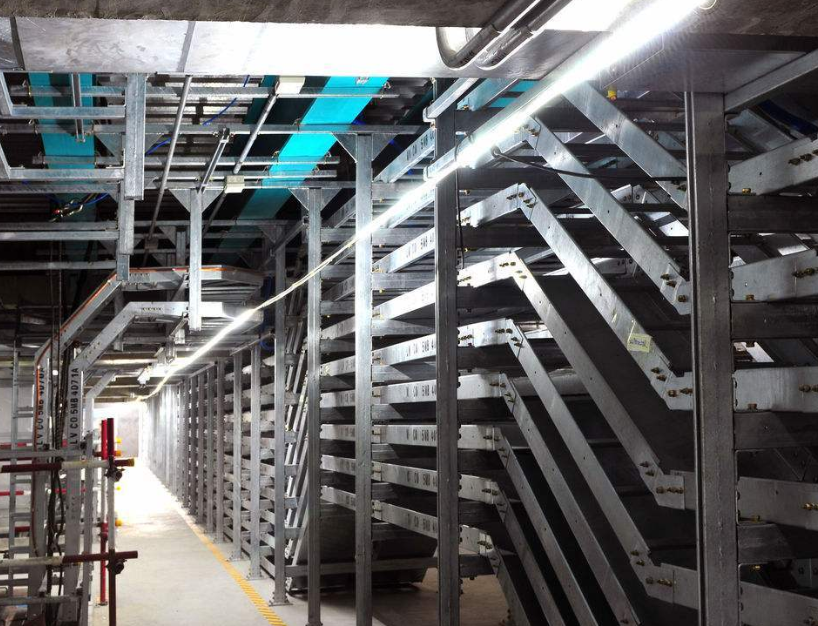

4、電纜支架的層間允許最小距離，層間的凈距不應小于兩倍電纜外徑加10mm，35KV及以上高壓電纜不應小于2倍電纜外徑加50mm。

5、橋架及其支架和引入引出的金屬電纜導管，必須可靠接地，金屬電纜橋架，其支架全長應不少于2處與接地干線相聯接。

6、非鍍鋅電纜橋架間連接板的兩端，跨接雙色銅芯接地線，接地線最小允許截面不小于4mm2。

7、鍍鋅電纜橋架間連接板兩端，不跨接接地線，但連接板兩端不少于兩個防松螺帽或防松墊圈的聯接固定螺栓。

8、橋架在每個吊架和支架上，應固定牢固，連接板的固定螺母，應位于橋架外側，橋架的聯接不得穿過樓板或墻板等處。

9、電纜橋架安裝高度一般不宜低于2.5m，垂直敷設時不低于1.8m。

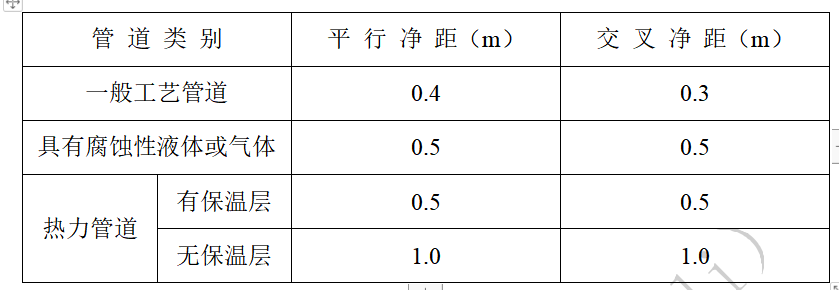

10、電纜橋架與各管道平行或交叉最小凈距應符合下表：

11、敷設在豎井內和穿越不同防火區的橋架，按設計要求位置有防火隔堵措施。

12、橋架在交叉、轉彎、丁字連接時，應盡量使用廠家配套生產的單通、兩通、三通、四通或平面二通、三通等進行變通連接。

13、橋架支撐點，吊掛點間距要求，線槽規格在100mm及以下者為1.5m，線槽規格在150mm及以上者為1m。

14、線槽規格在100mm及以下者，吊桿規格不小于ø6～ø8,150mm及以上者為ø10～ø12，當線槽沿樓板或沿墻敷設時，線槽寬度在150mm以上時，采用雙螺栓固定。
