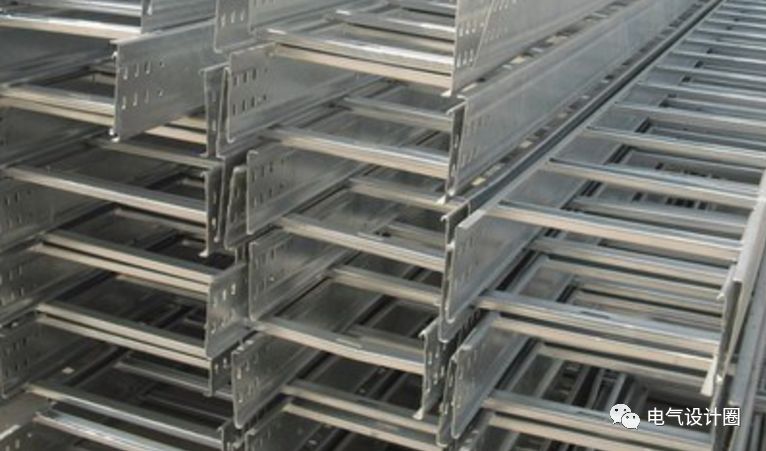

通俗一點說，電纜橋架是保護電纜用的，里面放電纜，起到保護作用。





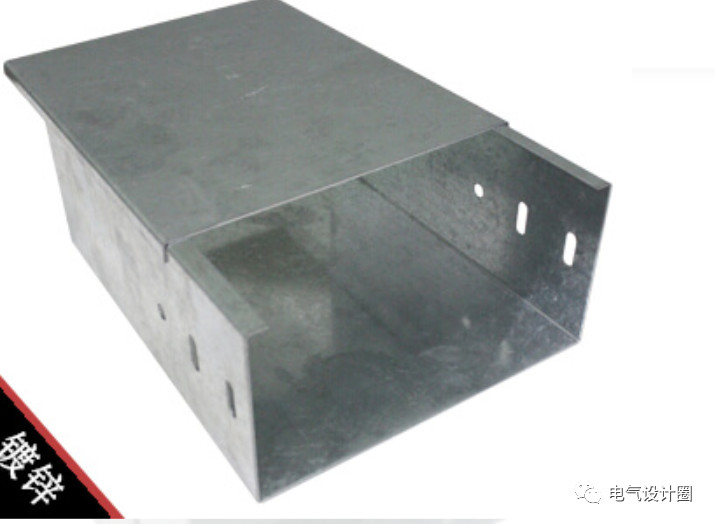

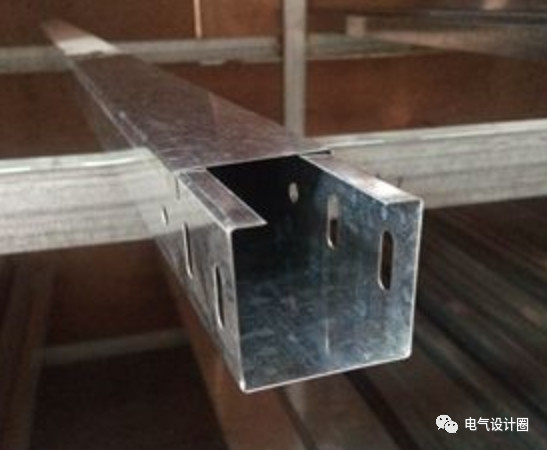

敷設電纜線不是用線槽就可以了嗎？電纜橋架是專門用于敷設大口徑電纜而用，電線才是用線槽來敷設。所以電纜橋架通常在一些安全性要求高的環境下出現。電纜橋架跟鍍鋅線槽外觀形狀是一樣的，只不過是規格尺寸不同。寬度為200mm以上的為“電纜橋架”；寬度為200mm以下的為“鍍鋅線槽”

一、電纜橋架型式及品種的選擇

1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）

2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。

3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。



4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。

5、大跨距（>3m）要選用復合型橋架（FB）。

6、戶外要選用復合環氧樹指橋架（F）。

專欄

電氣設計實操課程培訓零基礎入門

作者：電氣設計狄老師

8.88幣

123人已購

查看

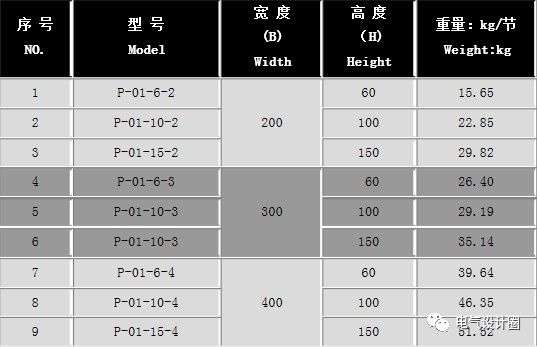

二、電纜橋架規格選擇

1、為防止纜橋架的規格尺寸偏大或偏緊，《民用建筑電氣設計規范》（JGJ16-2008）中規定：“電纜總截面積與托盤內橫斷面積的比值，電力電纜不應大于40%；控制電纜不應大于50%。”

2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

4、要求橋架防火的區段，必須采用鋼制或不燃、阻燃材料。

5、選用橋架的步驟：

（1）確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。

（2）計算每層電纜的均布荷載(kN/ m2),初步確定橋架的型號、規格。

（3）按最大的電纜總均布荷載值來驗算橋架強度



6、橋架橫截面充許最小值(mm2)0-60 129

61-100 258

101-200 452

201-400 645

401-600 968

三、對于電纜橋架的支、吊架的配置

1、戶內支、吊短跨距一般采取1.5-3m。戶外立柱中跨距一般采取6m。

2、非直線段的支、吊架配置就遵循以下原則。當橋架寬度<300mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架。當橋架寬度>300mm時，除符合下述條件外，在非直線段中部還應增設一個支、吊架。

3、拉擠玻璃鋼電纜橋架多層設置時層間中心距為200，250，300，350mm。

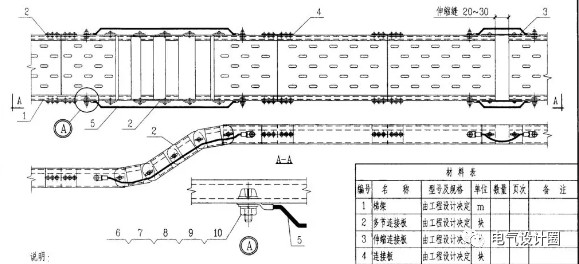

4、橋架直線段每隔50m應予留伸縮縫20-30mm（金屬橋架）。

四、防火

要求橋架防火的區段，必須采用鋼制或不燃、阻燃材料。

五、電纜橋架的接地

根據《建筑電氣工程施工質量驗收規范》（GB 50303-2015 ）11.1.1（強制性條文），電纜橋架應可靠接地，全長超過30m時，每隔應增加與保護導體的連接：

參考國家標準圖集《電纜橋架安裝》（04D701-3）P85、86、87頁兩種接地做法：

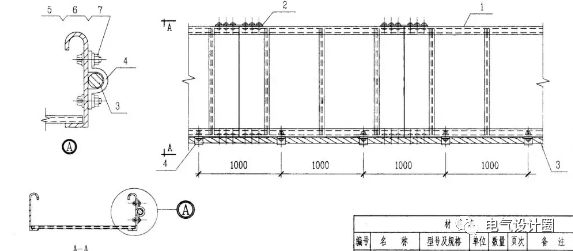

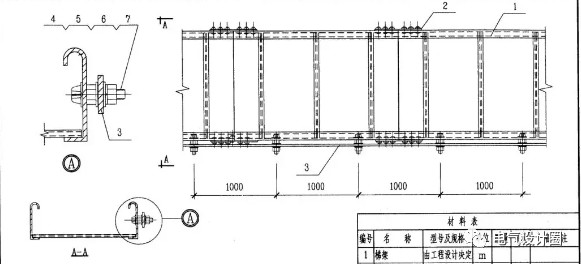

方法1：采用銅絞線或鍍鋅扁鋼從低壓配電室開始沿橋架全線貫通敷設。銅絞線或扁鋼與橋架每段通過螺栓緊固有數個電氣連通點，并在起始點、終點端均可靠接地。

此方法在實際施工中普通使用，而且深得監理單位或質檢站驗收的認可。





方法2：利用橋架自身作接地線，此做法首先就是必須是金屬橋架，而且在橋架的聯結處必須要用符合規范要求的軟芯電纜或銅帶作跨接連通，全程任一處有效截面積應符合要求，并在沿程適當位置增加接地點。



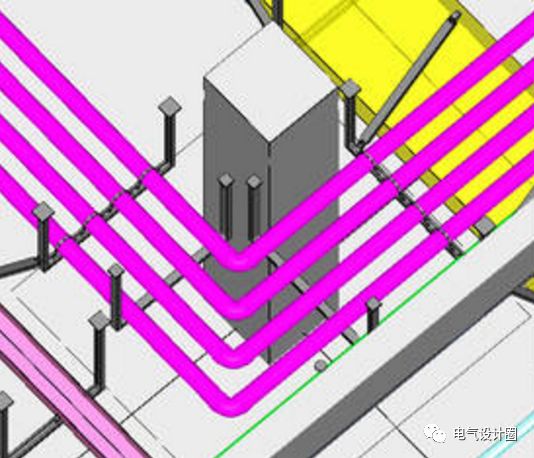

六、橋架系統設計內容

橋架系統工程設計應與土建、工藝以及有關專業密切相配合以確定最佳布置，其設計內容可含有：



1、橋架系統的有關剖面圖。2、橋架系統的平面布置圖。3、橋架系統所需直線段、彎通、支、吊架規格和數量的明細表以及必要的說明。4、有特殊要求的非標件技術說明或示意圖。

七、電纜橋架的安裝

電纜橋架施工順序如下：進行測量定位→支吊架制作安裝→橋架安裝→接地處理

電纜橋架選型設計：強、弱電線路應分槽敷設，強、弱電在分線盒(箱)交叉時必須采用金屬分離板隔開，強、弱電的導線不得在線槽內直接接觸。地面線槽內的各種配線僅允許在分線盒出線口處接頭。地面線槽在施工安裝中，要求全部線槽管連成一個可靠的接地整體。

（1）測量定位：

用彈線法標識橋架的安裝位置，確定好支架的固定位置，做好標記。豎井內橋架定位應先用懸鋼絲法確定安裝基準線，如預留洞不合適，應及時調整，并做好修補。



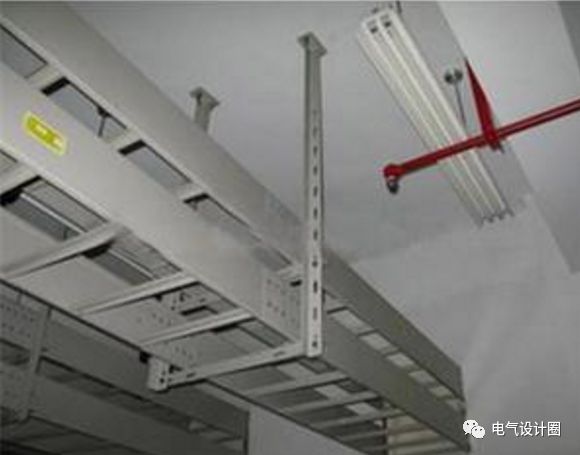

（2）電纜橋架制作安裝

我們依據施工圖設計標高及橋架規格，進行定位，然后依照測量尺寸制作支架，支架進行工廠化生產。在無吊頂處沿梁底吊裝或靠墻支架安裝，在有吊頂處在吊頂內吊裝或靠墻支架安裝。在無吊頂?shù)墓矆?chǎng)所結合結構構件并考慮建筑美觀及檢修方便，采用靠墻、柱支架安裝或屋架下弦構件上安裝。靠墻安裝支架固定采用膨脹螺栓固定，支架間距不超過2米。在直線段和非直線段連接處、過建筑物變形縫處和彎曲半徑大于300mm的非直線段中部應增設支吊架，支吊架安裝應保證橋架水平度或垂直度符合要求。

（3）電纜橋架

• a.對于特殊形狀橋架，將現場測量的尺寸交于材料供應商，由供應商依據尺寸制作，減少現場加工。橋架材質、型號、厚度以及附件滿足設計要求。

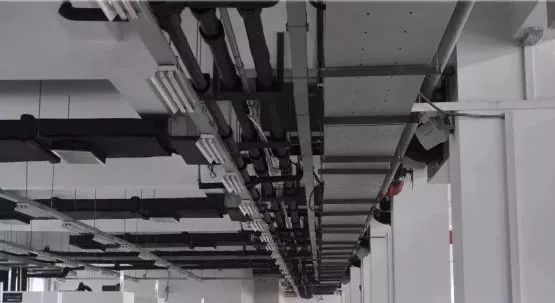

• b.橋架安裝前，必須與各專業協調，避免與大口徑消防管、噴淋管、冷熱水管、排水管及空調、排風設備發生矛盾。
• c.將橋架舉升到預定位置，與支架采用螺栓固定，在轉彎處需仔細校核尺寸，橋架宜與建筑物坡度一致，在圓弧形建筑物墻壁的橋架，其圓弧宜與建筑物一致。橋架與橋架之間用連接板連接，連接螺栓采用半圓頭螺栓，半圓頭在橋架內側。橋架之間縫隙須達到設計要求，確保一個系統的橋架連成一體。
• d.跨越建筑物變形縫的橋架應按企業標準《鋼制電纜橋架安裝工藝》做好伸縮縫處理，鋼制橋架直線段超過30m時，應設熱脹冷縮補償裝置。
• e.橋架安裝橫平豎直、整齊美觀、距離一致、連接牢固，同一水平面內水平度偏差不超過5mm/m，直度偏差不超過5mm/m。



（4）接地處理

電纜橋架的接地處理鍍鋅橋架之間可利用鍍鋅連接板作為跨接線，把橋架連成一體。在連接板兩端的兩只連接螺栓上加鍍鋅彈簧墊圈，橋架之間用不小于4mm2軟銅線進行跨接，再將橋架與接地線相連，形成電氣通路。橋架整體與接地干線應有不少于兩處的連接。

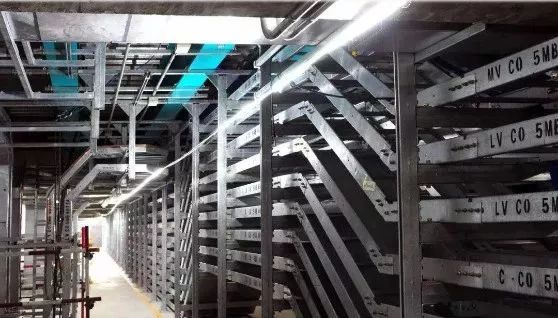

（5）多層橋架安裝;分層橋架安裝

先安裝上層，后安裝下層，上、下層之間距離要留有余量，有利于后期電纜敷設和檢修。水平相鄰橋架凈距不宜小于50mm，層間距離應根據橋架寬度最小不小于150mm，與弱電電纜橋架距離不小于0.5m。



（6）確定環境條件環境條件一般有三種：腐蝕環境、正常環境、特殊環境。

確定走向根據多數電纜走向，在室內可沿著、柱、梁、樓板走，在室外盡可能沿工藝管道走。 計算荷重計算在電纜橋架走向斷面上的單位長度電纜的重量q及總荷載G總=n1q1+n2q2……nnqn式中：q1·q2·q3……qn為每根電纜單位重量(kg／ m)n1·n2·n3……nn為相同電纜根數G總允（電纜僑架的允許荷載參照荷載曲線圖表）選擇橋架根據電纜荷載及橋架安裝處的環境。

以橋架的載荷曲線為依據，來確定的類型和規格及立柱的間距、托臂的長度、橋架的層次，立柱的長度等。根據電纜走向及安裝的環境確定橋架的固定方式；懸掛式、直立式，(這兩種形式均可采用單側固定或雙側固定)、壁側式等。

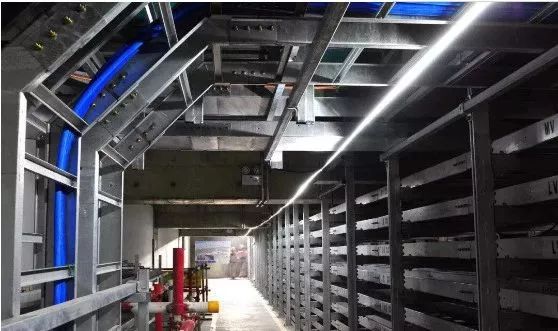

各種電纜在電纜橋架上的層次安排與層間距離。電纜橋架層次的排列是：弱電控制電纜在最上層，接著一般控制電纜、低壓動力電纜、高壓動力電纜依次在下排列，這樣排列有利于屏蔽干擾通風、散熱等。

電纜橋架的安裝詳細請參照中國建筑標準設計研究院所發行的JSJT-121全國通用建筑標準設計-電氣裝置標準圖集《電纜橋架安裝》。
