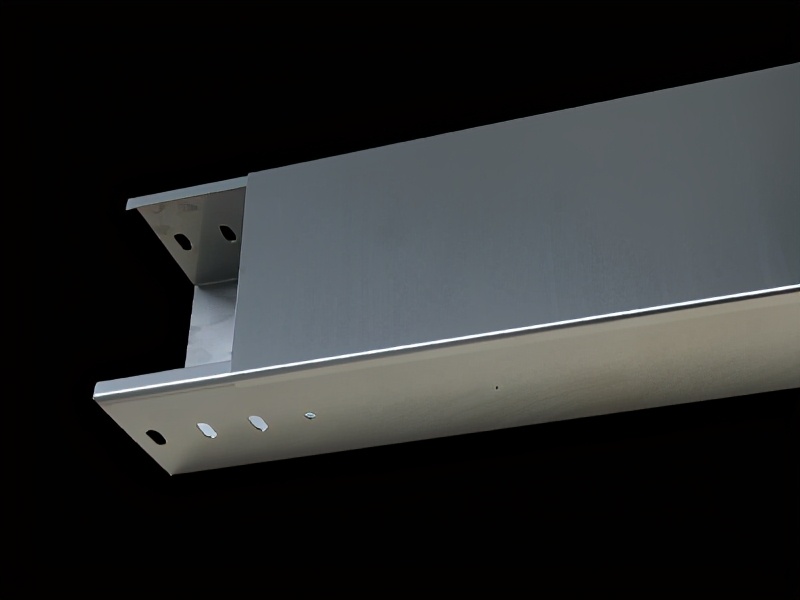

電纜橋架的接地規范



3.1電纜橋架應安裝可靠的接地。

3.2正常媒質場所宜單獨敷設接地干線，若將電纜橋架作為接地干線時，應校驗電纜橋的截面積是不是滿足接地短路電流的要求。并應保證所有的毗連點，具備良好的電氣通路，例如在搭鈕接板，多節二通等毗連處需加跨接線。

3.3安裝在具備爆炸傷害場所的電纜橋架，如無法與已有的接地干線毗連時，必須單獨敷設接地干線的體式格局舉行接地。允許利用橋架系統構成接地干線回路時應符合下列要求。

橋架端部之間連接電阻不大于0.00033歐姆，接地孔應清除絕緣涂層。

在1kv及以下中性線直接接地系統中，受電設備的接地與系統中性線接地相連。

裝有自動切斷供電裝桿時，橋架的級長方向金屬橫截面積應不小于規定值。

沿橋架全長另敷設接地干線時，每段（包括非直線段）橋架應該至少有一點與接地干線可靠連接。

3.4對于振動場所，對接地部位的連接處應裝置彈簧圈。

3.5電纜橋架的安裝及設計還應符合現行有關國度標準以及規范的規定
