電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成?？梢元?dú)立架設, 也可以敷設在各種建(構)筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好， 耐沖擊強度高的物性特點。

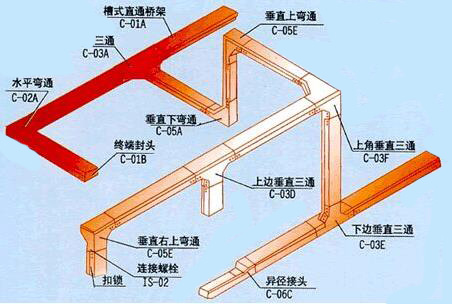

安裝圖

電纜橋架的荷載分為靜荷載、動荷載和附加荷載。

靜荷載是指敷設在電纜橋架內的電纜種類、根數、每根的外徑重量/單位長度,按電纜敷設的不同路由分別列表統計。

動荷載是指電纜橋架安裝和維護過程中施工維修人員的重量。對于輕型電纜橋架,一般不考慮動荷載,即不允許在橋架上站(行)人,如果需要考慮站人,則應將跨距適當縮小。

附加荷載僅在室外是指冰雪、風和電磁力所形成的荷載,它與安裝場所的地區自然氣象條件和帶電體的性質有關,設計中應根據各種條件加以計算。

橋架說明

托盤式電纜橋架：

托盤式電纜橋架具有重量輕，載荷大，造型美觀、結構簡單，安裝方便等優點，它既適用于動力電纜的安裝，也適用于控制電纜的敷設。

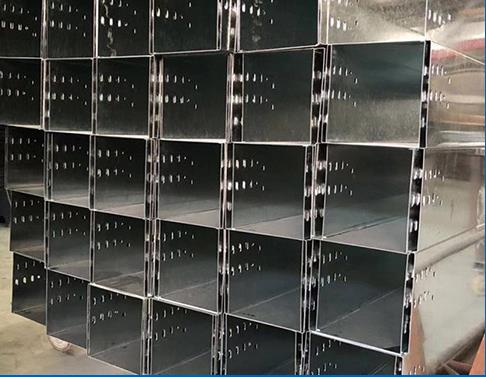

托盤式電纜橋架

梯級式電纜橋架：

梯級式電纜橋架是根據國內外有關資料及同類產品改進而成。它具有重量輕，成本低，造型別具，安裝方便、散熱、透氣性好等優點。它適用于一般直徑較大電纜的敷設，特別適用于高、低壓動力電纜的敷設。

梯級式電纜橋架

槽式電纜橋架：

槽式電纜橋架是一種全封閉型電纜橋架，它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等，它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。

槽式電纜橋架

組合式電纜橋架：

組合式電纜橋架是一種最新型橋架，是電纜橋架系列中的第二代產品，它適用各項工程各個單位、各種電纜的敷設，它具有結構簡單、配置靈活、安裝方便，型式新穎等優點。

組合式電纜橋架只要采用寬100、150、200mm的三種基型就可以組裝成您所需要尺寸的電纜橋架，它不需生產彎通、三通等配件就可以根據現場安裝需要任意轉向、變寬、分支、引上、引下。在任意部位，不需要打孔，焊接后就可用管引出，它既可方便工程設計，又方便生產運輸，更方便安裝施工，是目前電纜橋架中最理想的產品。

大跨距電纜橋架：

大跨距電纜橋架是一種較一般電纜橋架的支撐跨度大，且由于結構上設計精巧，因而又比一般電纜橋架具有承載能力大等特點的橋架，所以它不僅適用于煉油、化工、紡織、機械、冶金、電力、電視、廣播等工礦企事業的室內外電纜架空的敷設，也可作為地下的工事，例如：地鐵、人防工程的電纜溝和電纜隧道內支架。

盡管不同樣式的橋架各具特點，但是也有相同的地方，例如：

（1）其表面處理都以可根據用戶需要做成鍍鋅、靜電噴塑和熱鍍鋅三種，在重腐蝕環境中可作特殊防腐處理。

（2）橋架可備護罩，需要配護罩時可在訂貨時注明，其所有安裝配件（支架、托臂、立柱、連接片、接地線）通用。

（3）材質均可選普通冷軋板（需噴塑）、鍍鋅板、鋁合金板、不銹鋼板。

電纜橋架安裝用到的主要部件:

<1>立柱和托臂

立柱是支撐電纜橋架的主要部件；而橋架的荷重是通過托臂傳遞給立柱的。因此立柱和托臂是電纜橋架安裝的兩個主要部件。電纜橋架安裝時的支托，是通過立柱和托臂來完成的。

<2>吊架。
