在各種工程上，電纜橋架是被經常使用的。生活中的我們并不是了解它，我們也不會去注視這些電纜橋架，但是它卻給我們的生活帶來了很多方便，是必須的一種設備。以下就讓小編對電纜橋架及電纜橋架規格型號、電纜橋架的用途做出詳細的介紹吧。

電纜橋架的規格選擇：

1、為防止纜橋架的規格尺寸偏大或偏緊，《民用建筑電氣設計規范》（JGJ16-2008）中規定：“電纜總截面積與托盤內橫斷面積的比值，電力電纜不應大于40%；控制電纜不應大于50%。”

2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。

3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。

4、要求橋架防火的區段，必須采用鋼制或不燃、阻燃材料。

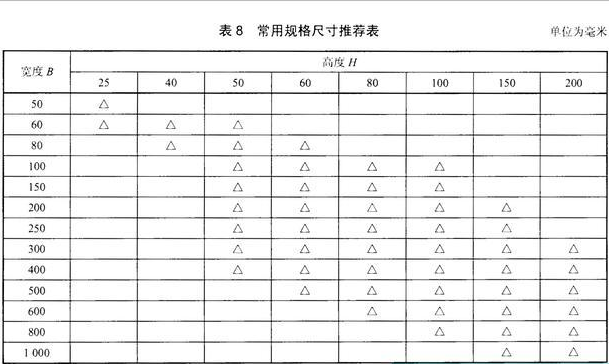

5、電纜橋架常見規格槽式(全封閉)電纜橋架規格有：250×250150×250150×300100×250150×200。

6、梯級式電纜橋架常見規格有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400。

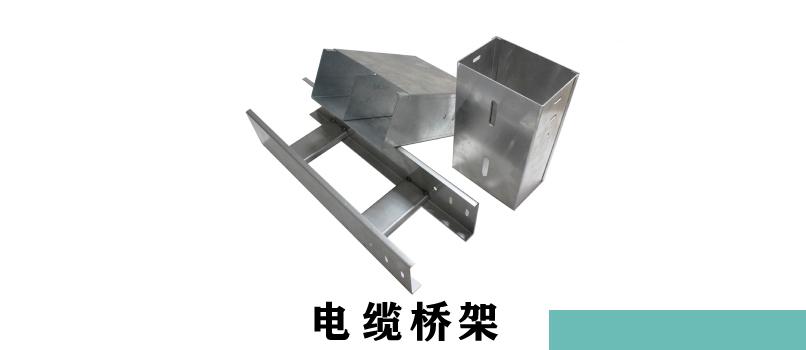

電纜橋架型號：

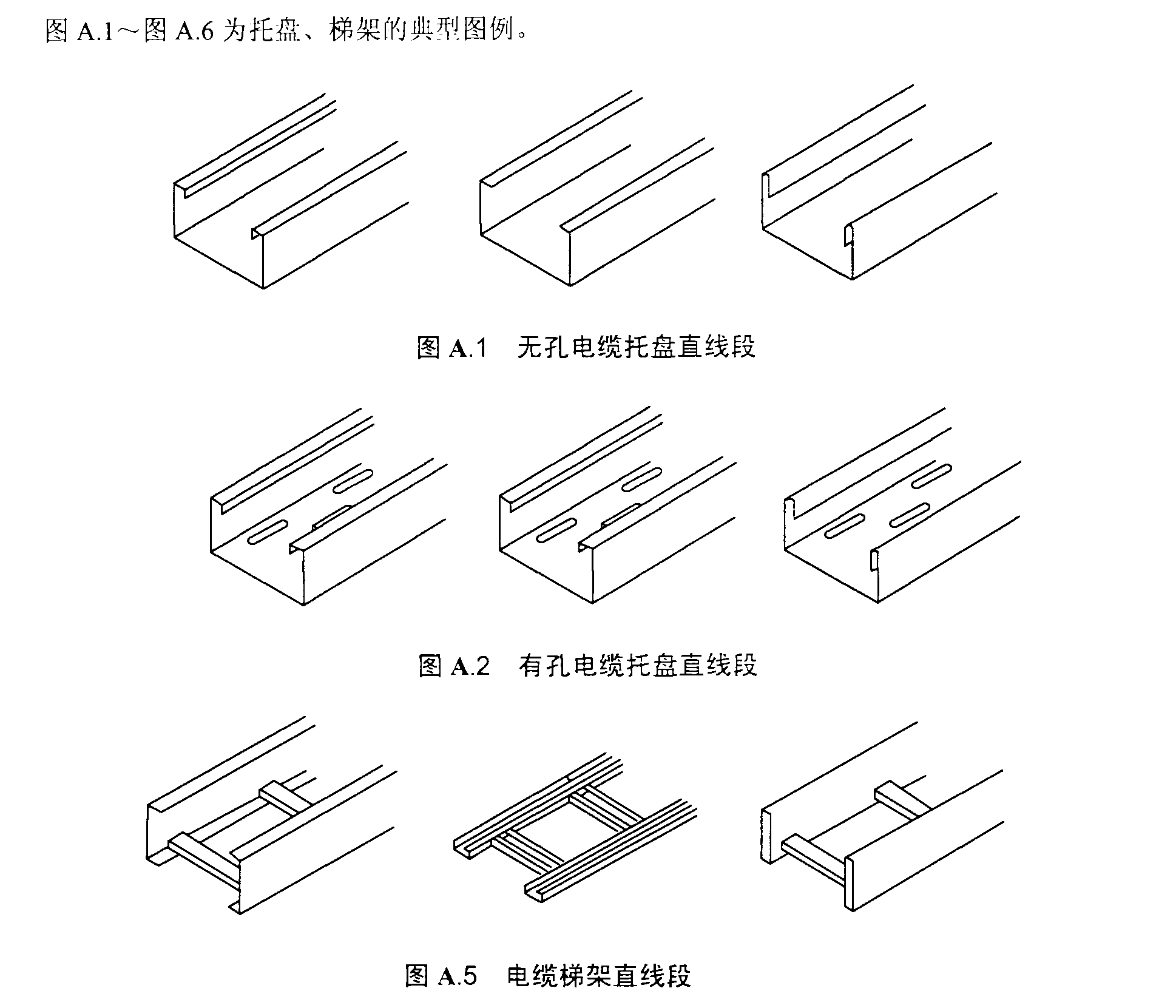

無孔電纜橋架(槽式橋架):槽式橋架是一種全封閉電纜橋架。最適合敷設計算機電纜、通信電纜、熱電偶電纜和其他高靈敏度系統的控制電纜。它可以控制電纜的屏蔽干擾和重腐蝕環境下電纜的保護。

梯形電纜橋:梯形電纜橋簡稱“梯形電纜橋”。它有一個獨特的形狀，像一個梯子，中間焊接了一個鋼筋和支持，使它重量輕，成本低，非常強大的承載力和良好的透氣性。一般情況下，將敷設直徑相對較大的電纜以及高功率和低功率電纜。

帶孔托盤式電纜橋架:托盤式電纜橋架是半密封的，非常類似于槽型橋架。具有重量輕、載荷大、外觀美觀、結構簡單、安裝方便等優點。適用于電力電纜的安裝和控制電纜的鋪設。
